Kinectプチハック（エピソード3）

【ミッション： Kinectから奥行き情報を推定しよう】

前回、カメラ画像に位置を合わせた深度データを取ってくる事ができたので、今回はそれを 3 次元的にマッピングしてみようと思った。

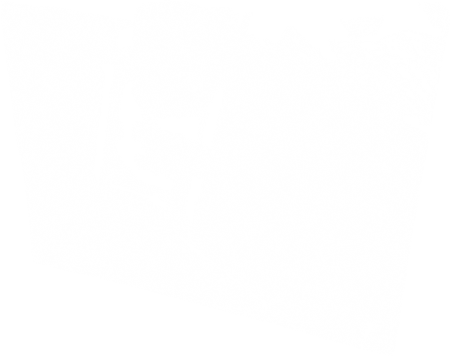

これは、椅子と机の一部の奥行きデータを3次元的にプロットした結果である。

【射影変換の原理】

以下のような、カメラの光学中心を原点とする 3 次元 X-Y-Z 座標空間を、カメラ座標空間という。ここで便宜上、Z 軸はカメラ光軸に一致し、X 軸および Y 軸は、画像（投影面）の水平・垂直方向に対して平行な軸であるとする（※ 定義としてはかなり不十分なんだけど、厳密な説明はめんどいのでご容赦）。

カメラ座標空間における被写体の 3 次元点 X = (X, Y, Z)^t を、投影面上の 2 次元座標 x = (x, y)^t に射影する変換を射影変換と呼び、カメラの内部パラメータ行列

を用いて以下のように行う事ができる（ただし f はカメラ焦点距離、(c_x, c_y) は画像中心座標である）。

すなわち、

である。

仮に Z = f とおいて、上式を X, Y, Z について解くと、3次元点を貫くベクトルの各要素は X = x - c_x, Y = y - c_y, Z = f と求められる。

さらに、画素 (x, y) に対応する奥行き d が判れば、2 次元画像上の任意の点 (x, y) の3次元位置は以下のように表す事ができる。

この計算を、画像中の全画素に対して施せば、理論上、被写体の3次元化が可能である（※ 実は、ここで示した内部パラメータ行列はかなり簡略的な形である。精度はご容赦）。

だが、そのためには、Kinect のカメラの焦点距離 f 、および画像中心座標 (c_x, c_y) が既知でなくてはならない。

自力でそれらを推定するのはそれなりに骨が折れるので、Web 上を適当に探しまわったらこの辺のページになんか思わせぶりな数字が出てきたので、今回はそれをそのまま用いる事にした（本当は製品ごとに個体差がある）。

• f = 526.37013657
• c_x = 313.68782938
• c_y = 259.01834898

で、ひとまずこれを適当に実装したものが以下のソースコード。今回は 3 次元レンダリングという事で、OpenGL （と GLUT）を使用している。適当すぎて視点移動とかができない。

view plainprint?

1. #include<cv.h>
2. #include<highgui.h>
3. #include<XnCppWrapper.h>
4.
5. #include<GL/glut.h>
6. #include<limits.h>
7.
8. #pragma comment(lib,"cv200.lib")
9. #pragma comment(lib,"cxcore200.lib")
10. #pragma comment(lib,"highgui200.lib")
11. #pragma comment(lib,"C:/Program files/OpenNI/Lib/openNI.lib")
12.
13. #pragma comment(lib, "glut32.lib")
14.
15. const int IMAGE_WIDTH  = 640;
16. const int IMAGE_HEIGHT = 480;
17.
18. const char* SAMPLE_XML_PATH =
19.     "C:/Program Files/OpenNI/Data/SamplesConfig.xml";
20.
21. // グローバル変数。使い過ぎよくない。
22. xn::Context context;
23. xn::EnumerationErrors errors;
24. xn::DepthGenerator depth;
25. xn::ImageGenerator image;
26. xn::DepthMetaData depthMD;
27. xn::ImageMetaData imageMD;
28.
29. cv::Ptr<IplImage> iplimage, ipldepth;
30.
31. // Kinectカメラの内部パラメータ
32. // まぁ適当です
33. const double f  = 526.37013657;
34. const double cx = 313.68782938;
35. const double cy = 259.01834898;
36.
37. // ==================
38. // 暇になったら再描画
39. // ==================
40. void idle() {
41.     glutPostRedisplay();
42. }
43.
44. // =======================================
45. // 深度データを3次元的にマッピングして表示
46. // =======================================
47. void display() {
48.
49.     context.WaitAnyUpdateAll();
50.
51.     // 深度・画像メタデータ取得
52.     depth.GetMetaData(depthMD);
53.     image.GetMetaData(imageMD);
54.
55.     // 深度データの座標ををカメラに合わせる
56.     depth.GetAlternativeViewPointCap().SetViewPoint(image);
57.
58.     // ============================
59.     // IplImage構造体にデータを格納
60.     // ============================
61.     iplimage->imageData = (char *)imageMD.WritableData();
62.     ipldepth->imageData = (char *)depthMD.WritableData();
63.
64.     glClear(GL_COLOR_BUFFER_BIT);
65.     glPointSize(1);
66.     glBegin(GL_POINTS);
67.
68.     // 点を打っていく
69.     for(int y = 0; y < IMAGE_HEIGHT; y++) {
70.         // ipldepthのピクセルデータへのポインタ
71.         short* pDepthImgData = (short*)(
72.             ipldepth->imageData + y * ipldepth->widthStep
73.         );
74.
75.         unsigned char* pCameraImgData = (unsigned char*)(
76.             iplimage->imageData + y * iplimage->widthStep
77.         );
78.
79.         for(int x = 0; x < IMAGE_WIDTH; x++) {
80.             // 画素(x, y)に対応する深度データ取得
81.             int d =
82.                 (int)pDepthImgData[ipldepth->nChannels * x];
83.             if (d == 0) continue;
84.             d += (-SHRT_MAX / 2);
85.
86.             // 3次元位置の推定
87.             double X = x - cx;
88.             double Y = y - cy;
89.             double Z = f;
90.
91.             double R =
92.                 pCameraImgData
93.                     [iplimage->nChannels*x+0]/255.0;
94.             double G =
95.                 pCameraImgData
96.                     [iplimage->nChannels*x+1]/255.0;
97.             double B =
98.                 pCameraImgData
99.                     [iplimage->nChannels*x+2]/255.0;
100.
101.             // 3次元点を求める
102.             X *= d;  Y *= d;  Z *= d;
103.
104.             // 焦点距離で割ってスケーリング
105.             X /= f;  Y /= f;  Z /= f;
106.
107.
108.             // ↓こう書くと、点に画像データの色がつく
109.             //glColor3d(R, G, B);
110.
111.             // ↓こう書くと、白い点がプロットされる
112.             glColor3d(1.0, 1.0, 1.0);
113.
114.             // 座標を指定して点をプロット
115.             glVertex3d(X, Y, Z);
116.         }
117.     }
118.     glEnd();
119.
120.     glFlush();
121. }
122.
123. void resize(int w, int h) {
124.     glViewport(0, 0, w, h);
125.     glMatrixMode(GL_PROJECTION);
126.     glLoadIdentity();
127.     gluPerspective(45.0, (double)w / h,
128.                     1.0, INT_MAX);
129.
130.     // 適当に視点を設定
131.     gluLookAt(
132.          SHRT_MAX/4,  SHRT_MAX/4,  SHRT_MAX/8,
133.         -SHRT_MAX/4, -SHRT_MAX/4,   -SHRT_MAX,
134.                   0,           1,           0
135.     );
136.
137. }
138.
139. void init() {
140.     glClearColor(0.0, 0.0, 0.0, 1.0);
141. }
142.
143. int main(int argc, char** argv) {
144.
145.     // OpenNI関連のいろいろ
146.     context.InitFromXmlFile(SAMPLE_XML_PATH);
147.     context.FindExistingNode(XN_NODE_TYPE_DEPTH,depth);
148.     context.FindExistingNode(XN_NODE_TYPE_IMAGE,image);
149.
150.     // OpenCV関連のいろいろ
151.     iplimage = cvCreateImage(
152.         cvSize(IMAGE_WIDTH,IMAGE_HEIGHT),IPL_DEPTH_8U,3
153.     );
154.     ipldepth = cvCreateImage(
155.         cvSize(IMAGE_WIDTH,IMAGE_HEIGHT),IPL_DEPTH_16S,1
156.     );
157.
158.     // OpenGL関連のいろいろ
159.     glutInitWindowSize(640, 480);
160.     glutInit(&argc, argv);
161.     glutInitDisplayMode(GLUT_RGBA);
162.     glutCreateWindow("T");
163.     glutIdleFunc(idle);
164.     glutDisplayFunc(display);
165.     glutReshapeFunc(resize);
166.     init();
167.     glutMainLoop();
168.     return 0;
169. }
